Primjena: Komunalne aktivnosti; Građevinarstvo;

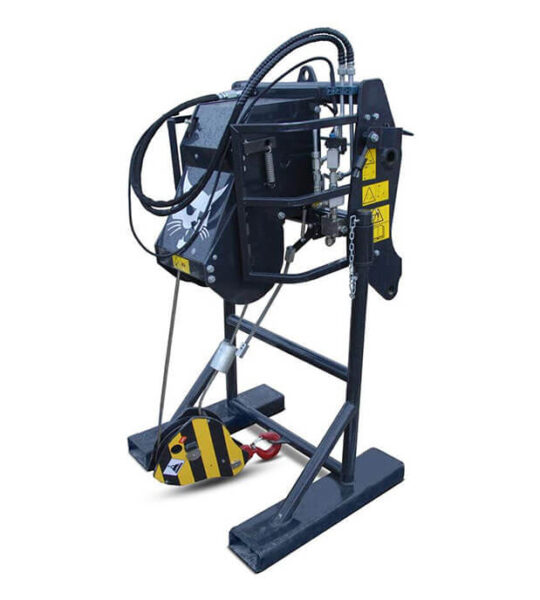

Opis proizvoda
Opis
Značajke
3 konfiguracije, svaka s različitom nosivošću i mogućnošću podizanja Opcionalna dizalica s (4 m) nosivosti 1T Protuuteg koji drži uže zategnutim i bez opterećenja 50 m užeta
Prednost pri podizanju lakih tereta bez pomicanja kraka. Opremljen proporcionalnim upravljačkim sustavom za precizno pozicioniranje tereta.
Težina i dimenzije
| Opis | Broj dijela | Ukupna težina (kg) | Težina pošiljke (kg) | Ukupna duljina (A) (mm) | Ukupna širina (Š)(mm) | Ukupna visina (C) (mm) |
|---|---|---|---|---|---|---|
| Vitlo TLS 3,5T | 7185755 | 454.0 | 542.0 | 900.0 | 1080.0 | 1870.0 |
| Vitlo TLS 4T | 6925523 | – | – | – | – | – |
| Vitlo TLS 4T (2) | 7185754 | 454.0 | 542.0 | 900.0 | 1080.0 | 1870.0 |
| Vitlo TLS 4T s produžetkom od 4 m | 6926220 | – | – | – | – | – |
| Hidraulično vitlo (2,0 T) + produžni krak L=1,3 m | 7190463 | 280.0 | 280.0 | 1639.0 | 556.0 | 825.0 |
| Hidraulično vitlo (1,2 T) + produžni krak L=2,5 m | 7190469 | 340.0 | 340.0 | 2840.0 | 556.0 | 825.0 |
| Vitlo (0,6T) + produžetak L=4m | 7185757 | 346.0 | 346.0 | 4019.0 | 795.0 | 952.0 |
| Vitlo (1T) + produžetak L=4m | 7185756 | 383.0 | 383.0 | 4019.0 | 795.0 | 951.0 |
| Hidraulično vitlo (0,6T) + produžetak L=4,5m | 7190475 | 360.0 | 360.0 | 4975.0 | 626.0 | 917.0 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (2,5T) | 7191873 | 330.0 | 330.0 | 1073.0 | 700.0 | 1309.0 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (3,8T) | 7191874 | 490.0 | 490.0 | 1062.0 | 1190.0 | 1409.0 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (3,8T) | 7191875 | 490.0 | 490.0 | 1062.0 | 1190.0 | 1409.0 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (5,0T) | 7191876 | 520.0 | 520.0 | 1062.0 | 1190.0 | 1409.0 |
Performanse i karakteristike
| Opis | Broj artikla | Maks. opterećenje (kg) | Duljina lansiranja (m) | Maks. hidraulički tlak (bar) | Maks. protok hidraulike (L/min) |
|---|---|---|---|---|---|
| TLS vitlo 3,5 t | 7185755 | 3500.0 | 24.0 | 225.0 | 80.0 |
| TLS vitlo 4 t | 6925523 | – | – | – | – |
| TLS vitlo 4 t (2) | 7185754 | 4000.0 | 24.0 | 225.0 | 80.0 |
| TLS vitlo 4 t s kranom dizalice od 4 m | 6926220 | – | – | – | – |
| Hidraulično vitlo (2,0 t) + produžna greda dizalice L=1,3 m | 7190463 | 2000.0 | – | – | – |
| Hidraulično vitlo (1,2 t) + produžna greda dizalice L=2,5 m | 7190469 | 1200.0 | – | – | – |
| Vitlo (0,6 t) + produžetak krana L=4 m | 7185757 | 600.0 | 34.0 | 185.0 | 50.0 |
| Vitlo (1 t) + produžetak dizalice L=4 m | 7185756 | 1000.0 | 25.0 | 150.0 | 50.0 |
| Hidraulično vitlo (0,6 t) + produžna greda dizalice L=4,5 m | 7190475 | 600.0 | – | – | – |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (2,5 t) | 7191873 | 2500.0 | 10.0 | – | – |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (3,8 t) | 7191874 | 4000.0 | 14.0 | – | – |
| Hidraulično vitlo, dvostrano povlačenje, s vodilicom sajle (3,8 t) | 7191875 | 4000.0 | 14.0 | – | – |
| Hidraulično vitlo, dvostrano povlačenje, s vodilicom sajle (5,0 t) | 7191876 | 5000.0 | 14.0 | – | – |
Kompatibilnost
| Opis | Broj dijela | Kompatibilnost teleskopskog utovarivača |
|---|---|---|
| Vitlo TLS 3,5T | 7185755 | T35120SLMP |
| Vitlo TLS 4T | 6925523 | |
| Vitlo TLS 4T (2) | 7185754 | |
| Vitlo TLS 4T s rukom od 4 m | 6926220 | |
| Hidraulično vitlo (2,0 T) + produžna ruka L=1,3 m | 7190463 | TR35160, TR40250, TR45190, TR50210 |
| Hidraulično vitlo (1,2 T) + produžna ruka L=2,5 m | 7190469 | TR35160, TR40250, TR45190, TR50210 |
| Vitlo (0,6 T) + produžna ruka L=4 m | 7185757 | T35120SLMP |
| Vitlo (1T) + produžna ruka L=4m | 7185756 | T35120SLMP |
| Hidraulično vitlo (0,6T) + produžni krak L=4,5m | 7190475 | TR35160, TR40250, TR45190, TR50210 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (2,5T) | 7191873 | TR35160, TR40250, TR45190, TR50210 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (3,8T) | 7191874 | TR40250, TR45190, TR50210 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (3,8T) | 7191875 | TR40250, TR45190, TR50210 |
| Hidraulično vitlo, dvostrano povlačenje, bez vodilice sajle (5,0T) | 7191876 | TR45190, TR50210 |
